立式單組分洗滌塔描述
1、產品介紹
洗滌塔是一種新型的氣體凈化處理設備,廣泛應用于工業廢氣凈化、除塵等方面的前處理,凈化效果很好。系統設備采用自動酸堿中和系統,無需人工加藥。
酸霧廢氣由風管引入凈化塔,經過填料層,廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應,酸霧廢氣經過凈化后,在經除霧板脫水除霧后由風機排入大氣。
廢氣洗滌塔屬兩相逆向流填料廢氣吸收塔,廢氣氣體從塔體下方進氣口沿切向進入廢氣吸收塔,在通風機的動力作用下,迅速充滿進氣段空間,然后均勻地通過均流段上升到第一級填料吸收段。在填料的表面上,氣相中酸性物質與液相中堿性物質發生化學反應。反應生成物油(多數為可溶性鹽類)隨吸收液流入下部貯液槽。未完全吸收的廢氣氣體繼續上升進入第一級噴淋段。在噴淋段中吸收液從均布的噴嘴高速噴出,形成無數細小霧滴與氣體充分混合、接觸、繼續發生化學反應。然后酸性氣體上升到第二級填料段、噴淋段進行與第一級類似的吸收過程。第二級與第一級噴嘴密度不同,噴液壓力不同,吸收酸性氣體濃度范圍也有所不同。在噴淋段及填料段兩相接觸的過程也是材熱與傳質的過程。通過控制廢氣洗滌塔流速與滯貯時間保證這一過程的充分與穩定。對于某些化學活潑性較差的酸性氣體,尚需在吸收液中加入一定量的表面活性劑。塔體的最上部是除霧段,氣體中所夾帶的吸收液霧滴在這里被清除下來,經過處理后的潔凈空氣從廢氣吸收塔上端排出,經風機和排放煙囪達標排放。
因大部分廢氣都具有揮發性,被吸收后容易再次揮發,所以需在循環液里填加可與之反應的藥品,則廢氣被吸收后與藥品發生中和發應生成鹽類。因藥品一直在消耗,所以要用PH計來探測循環液的PH值,探測值反饋到PH控制器控制加藥機自動加藥,以保持循環液的PH值在一定范圍內。循環液使用一段時間后生產的鹽類濃度足夠大時會潔凈,所以增加電導度探測,當電導度達到一定值時,排水閥和排水泵啟動,排掉部分循環液,同時自動補水系統會自動補充新的水進來。

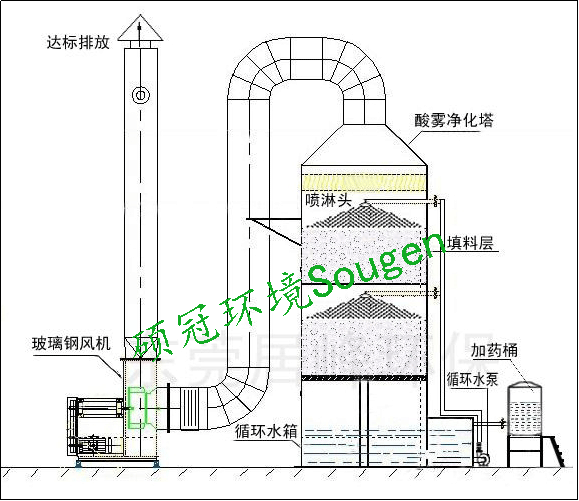

結構示意圖
2、產品優點
填充物之有效表面積大,傳質、傳熱效果高,構造均勻,孔隙大,減少壓力降以達到節能目的。
填料體積質輕,減少整個洗滌塔的重量及空間本體結構堅固耐用,具備有較高堆放高度而不必特別支架。
具有結構簡單、占地面積小、運行安全、操作及維修方便。
適合處理高溫、高濕及易燃易爆和有害氣體。
投資費用較低。
占地面積小。
3、產品缺點
立式單級洗滌塔會產生二次污染,含沉渣的污水需要再進行處理。
適合處理單一性質成分的廢氣;
根據廢氣成份選擇適合的耐腐蝕材質。
在寒冷的地區使用容易結凍,因此要采取防凍措施。
設備高度較高。
4、應用領域
立式單級洗滌塔主要適用于酸堿廢氣排放的廢氣系統行業,如制藥、陶瓷、汽車零件、冶金建材、油漆涂料、橡膠、塑料、復合材料、樹脂、化工、機械加工、輪胎制造等行業。
